銑背深度一般控制在1.5±0.5mm范圍內(nèi)，以書帖最里頁(yè)銑透為準(zhǔn)。只有將書帖銑透了，才能讓每頁(yè)書頁(yè)與熱熔膠進(jìn)行充分粘合，這是上膠的基礎(chǔ)。

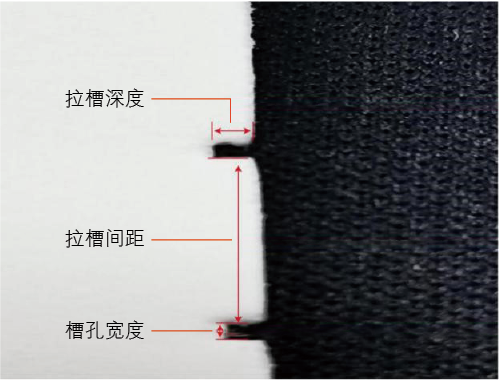

書夾銑背后，為增加書頁(yè)與熱熔膠的接觸面，通常會(huì)對(duì)書背進(jìn)行拉槽處理（俗稱“開槽”）。一般來說，拉槽深度（如圖2）控制在1.5±0.5mm范圍內(nèi)，具有特殊要求的產(chǎn)品可視情況適當(dāng)調(diào)整。

要確保優(yōu)良的粘合效果，拉槽間距（俗稱“拉槽稀密”，如圖2）也很重要，如果拉槽太稀，膠粘強(qiáng)度不夠高；如果拉槽太密，書頁(yè)容易打壞，不僅影響書本膠粘強(qiáng)度，還有可能影響書背平整度，拉槽間距一般控制在5～7mm為佳。

國(guó)標(biāo)對(duì)槽孔寬度（如圖2）也有要求，要求控制在0.8～1.5mm范圍內(nèi)，因每家設(shè)備廠商的設(shè)備設(shè)計(jì)不一，造成槽孔寬度也不一，如因設(shè)計(jì)問題達(dá)不到此要求的話，應(yīng)以設(shè)備廠商規(guī)定的參數(shù)為準(zhǔn)。

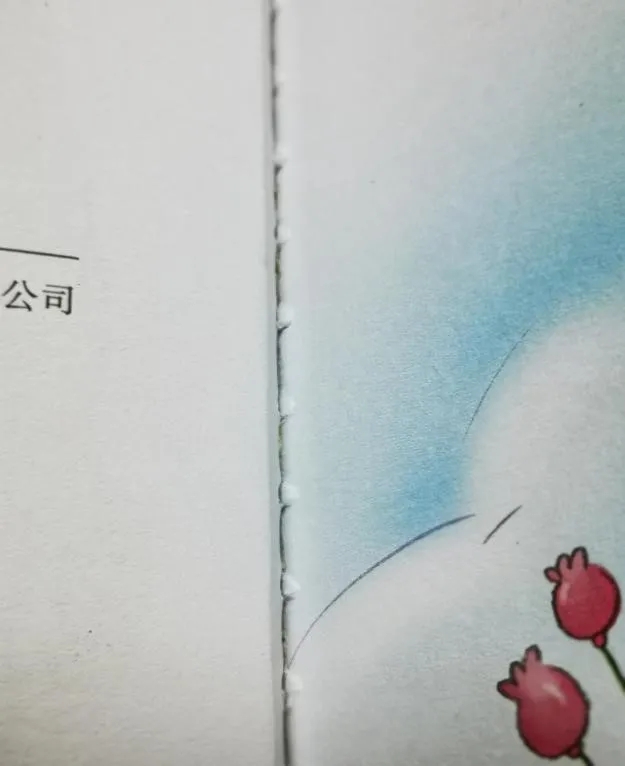

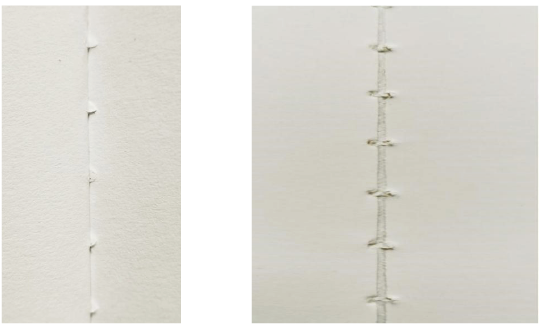

拉槽深度、拉槽間距和槽孔寬度調(diào)節(jié)好之后，還應(yīng)注意一個(gè)關(guān)鍵點(diǎn)，即調(diào)節(jié)好刷毛機(jī)構(gòu)，應(yīng)讓刷毛輪將書背槽孔內(nèi)的紙毛全部刷掉，為上膠提供基礎(chǔ)和方便，否則槽孔內(nèi)帶紙毛上膠（如圖3）容易導(dǎo)致熱熔膠粘合強(qiáng)度不高或不達(dá)標(biāo)。很多時(shí)候，機(jī)臺(tái)人員往往忽視刷毛機(jī)構(gòu)的檢查和調(diào)試，這點(diǎn)必須引起重視。

上膠深度是指熱熔膠進(jìn)入書背槽孔內(nèi)的深度，這個(gè)深度應(yīng)以槽孔內(nèi)全部進(jìn)膠為調(diào)節(jié)標(biāo)準(zhǔn)?，F(xiàn)在膠裝聯(lián)動(dòng)線一般有兩組背膠機(jī)構(gòu)，每組背膠機(jī)構(gòu)又有兩個(gè)上膠輪，通過調(diào)節(jié)上膠輪高度和刮膠板與上膠輪之間的間隙，可使熱熔膠充分?jǐn)D進(jìn)槽孔內(nèi)。在熱熔膠充分?jǐn)D進(jìn)槽孔的前提下，書背膠層厚度應(yīng)控制在1.0±0.2mm為宜。

平時(shí)操作過程中，我們應(yīng)加強(qiáng)過程檢驗(yàn)，用刀片將上膠后的書本從中間割開，可以清楚地看到上膠深度和膠層厚度，如有偏差，應(yīng)根據(jù)實(shí)際情況隨機(jī)調(diào)節(jié)。雖然不同設(shè)備的上膠機(jī)構(gòu)有所不同，但槽孔內(nèi)均應(yīng)擠滿熱熔膠，且書背膠層厚度應(yīng)均勻、無(wú)孔洞，側(cè)膠寬度一般按3.0～6.0mm進(jìn)行調(diào)節(jié)。

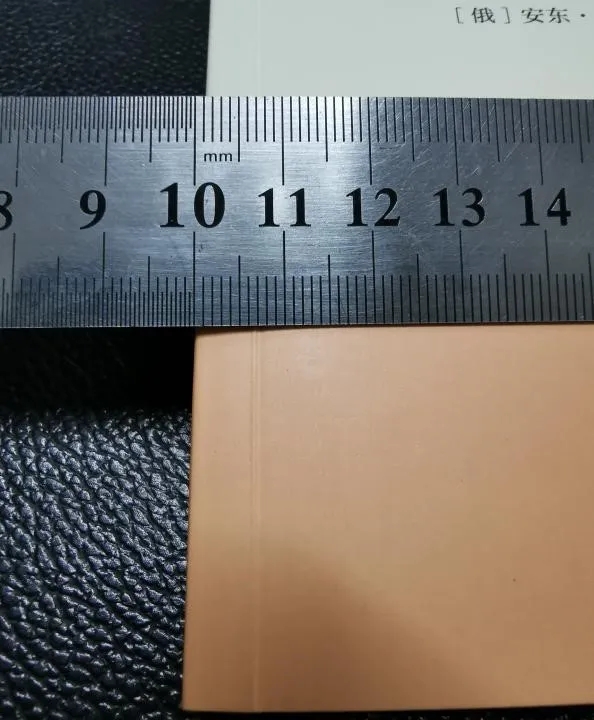

現(xiàn)代膠裝聯(lián)動(dòng)線一般帶有4個(gè)壓痕輪對(duì)封面進(jìn)行壓痕，其中的翻閱線起著翻書時(shí)便于打開封面的作用，一般寬度設(shè)置在6.0～8.0mm為宜（如圖4）。由于設(shè)計(jì)因素，不同設(shè)備廠商的壓痕寬窄可能設(shè)計(jì)不一，如固定不能調(diào)節(jié)的，應(yīng)控制好側(cè)膠寬度，按設(shè)備廠商設(shè)計(jì)的參數(shù)進(jìn)行調(diào)節(jié)。

圖4 壓痕線寬度示意圖

壓痕機(jī)構(gòu)除了注意壓痕寬度調(diào)節(jié)外，還有一個(gè)很重要的設(shè)置，即壓痕力度（或者稱之為“壓痕深度”），調(diào)節(jié)時(shí)應(yīng)以封面正反不爆裂為依據(jù)，在封面紙不爆裂的前提下可適當(dāng)壓重或壓深一點(diǎn)，從而有效避免露膠根情況發(fā)生。

上封機(jī)構(gòu)將封面與內(nèi)文粘合后，需通過托實(shí)成型機(jī)構(gòu)進(jìn)行托實(shí)、夾緊和定型。托塔上托的距離和夾板夾緊的力度需根據(jù)不同產(chǎn)品進(jìn)行調(diào)節(jié)，原則上定型后的書背應(yīng)膠滿平整、棱線分明，封面和封底側(cè)膠粘合牢固。

熱熔膠溫度控制十分重要，溫度過低或過高，熱熔膠性能均不能充分發(fā)揮出來。目前市場(chǎng)上使用的熱熔膠大部分為EVA熱熔膠，一般情況下EVA熱熔膠的背膠溫度控制在160～180℃左右，側(cè)膠溫度控制在130～150℃左右。不同品牌的熱熔膠使用溫度要求可能有所不同，使用時(shí)應(yīng)以廠家要求的使用溫度為準(zhǔn)。使用溫度狀態(tài)下膠液滯留時(shí)間不宜超過24小時(shí)，以防老化，影響膠粘效果。
